Verticale Multibanda 1/4 λ Ground Plane
HF 20, 17, 15, 12, 10m + VHF 6m
Alimentata alla base
Max Input Power: 3 kW
Altezza Totale: 6,75 m
Peso Antenna: 7,8 Kg
Disponibile
Descrizione
Fornita ora con toroide in ferrite FT240-43 originale FAIR-RITE Made in USA
Antenna verticale multibanda 1/4 λ Ground Plane alimentata alla base per le seguenti bande HAM: 20, 17, 15 12, 10 e 6m.
Costruzione estremamente robusta in lega di alluminio AW6063-T66 e particolari realizzati con CNC dal pieno.
Fornita con viteria di qualità in INOX 304 e 316 per un lungo servizio senza ruggine.
Elevata potenza applicabile in ingresso, fino a 3Kw continui All-mode.
Dettagliato manuale di montaggio e numero seriale che ne identifica il lotto di produzione e i dati costruttivi.
Per i nostri tubi abbiamo impiegato il miglior materiale utilizzabile per la costruzione delle antenne; si tratta della lega di Alluminio, Magnesio e Silicio denominata AW6063-T66, temprata allo stato T-66. Essa conferisce allo stilo una eccezionale resistenza, che viene realizzata mediante estrusione e successivamente trafilata a freddo.
Di costruzione estremamente robusta lo stilo centrale impiega tubi con diametro 42x2mm alla base, e diametro 19x1.25mm in punta, mentre gli stub laterali ed i radiali del piano di terra sono in tubi telescopici diametro 13 e 10mm.
Il piano di terra è formato da 4 radiali orizzontali di lunghezza circa 2,7m, e gli stub verticali sono tenuti in posizione da 3 crociere, la prima connessa alla base dello stilo è realizzata in tubi di alluminio a sezione rettangolare lavorati con macchine CNC, e le altre 2 in materiale termoplastico, una a 4 braccetti nella parte media, e una a 2 braccetti nella parte alta.
Tutta la viteria è realizzata in acciao inox, il fissaggio dei tubi avviene con robuste fascette di qualità in acciaio inox AISl-316 le staffe, la viteria, e i cavallotti U-bolt e V-bolt sono in Inox AISl-304.

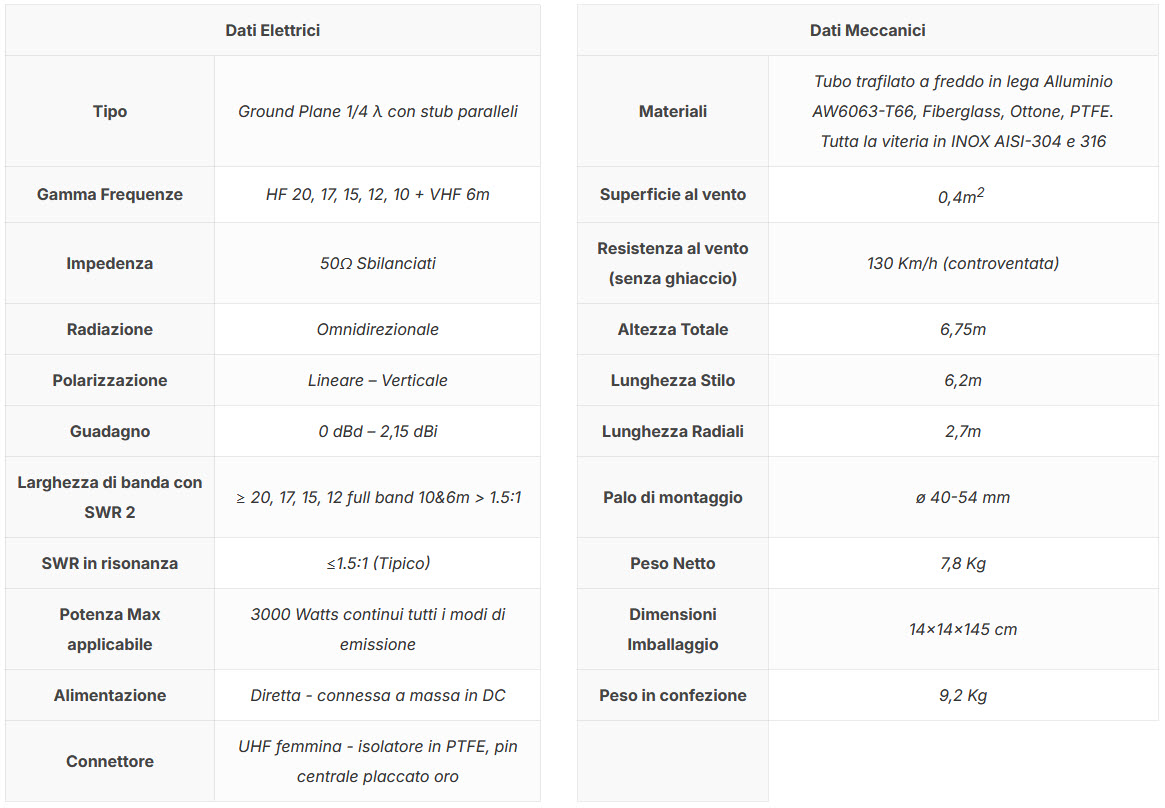

| Dati Elettrici | Dati Meccanici | |||||
|---|---|---|---|---|---|---|
| Tipo | Ground Plane 1/4 λ con stub paralleli | Materiali | Tubo trafilato a freddo in lega Alluminio AW6063-T66, Fiberglass, Ottone, PTFE. Tutta la viteria in INOX AISI-304 e 316 |
|||
| Gamma Frequenze | HF 20, 17, 15, 12, 10 + VHF 6m | Superficie al vento | 0,4m2 | |||
| Impedenza | 50Ω Sbilanciati | Resistenza al vento (senza ghiaccio) | 130 Km/h (controventata) | |||
| Radiazione | Omnidirezionale | Altezza Totale | 6,75m | |||
| Polarizzazione | Lineare – Verticale | Lunghezza Stilo | 6,2m | |||
| Guadagno | 0 dBd – 2,15 dBi | Lunghezza Radiali | 2,7m | |||
| Larghezza di banda con SWR 2 | ≥ 20, 17, 15, 12 full band 10&6m > 1.5:1 | Palo di montaggio | ø 40-54 mm | |||
| SWR in risonanza | ≤1.5:1 (Tipico) | Peso Netto | 7,8 Kg | |||
| Potenza Max applicabile | 3000 Watts continui tutti i modi di emissione | Dimensioni Imballaggio | 14x14x145 cm | |||
| Alimentazione | Diretta - connessa a massa in DC | Peso in confezione | 9,2 Kg | |||
| Connettore | UHF femmina - isolatore in PTFE, pin centrale placcato oro | |||||
Diagramma di SWR tipico 10/6m a 8 metri da terra
Diagramma di SWR tipico 15/12m a 8 metri da terra
Diagramma di SWR tipico 20/17m a 8 metri da terraL’idea di base era quella era di realizzare un’antenna efficiente, senza impiego di trappole che ne riducono l’efficienza, e senza impiego di trasformatori di impedenza che limitano la potenza applicabile.
Partendo da questi presupposti, abbiamo realizzato MV6, che utilizzando degli elementi risonanti paralleli (stub) allo stilo centrale, ci hanno permesso di realizzare un’antenna efficiente su tutte le bande coperte.
Una Multibanda dalle alte prestazioni
Lo stilo è composto da un radiatore centrale per la banda più bassa dei 20m affiancato da 4 stub laterali che risuonano sulle bande più alte 17,15,12,10 + VHF 6m. Gli stub laterali sono lunghi 1/4 d’onda intero senza trappole che ne ridurrebbero l’efficienza. L’antenna è alimentata direttamente senza impiego di adattatori o trasformatori di impedenza che introdurrebbero perdite e ne limiterebbero la potenza applicabile, è dotata di induttanza ad alta impedenza che realizza un cortocircuito in DC, fugando a massa eventuali disturbi causati da eventi atmosferici e/o scariche elettrostatiche.
La taratura si effettua regolando le parti telescopiche degli stub e dello stilo centrale, ogni frequenza è indipendente e non dà interazioni sulle altre bande, tranne che per la banda dei 17m che determina anche la risonanza dei 6m: Consigliamo l’utilizzo di un analizzatore d’antenna grafico tipo Rig-Expert o Nano VNA che rende la taratura molto più agevole.
NOTA:
Se utilizzata in zone molto ventose è raccomandata la controventatura con cavi NON conduttivi mediante la ralla fornita in dotazione.
È consigliato l’utilizzo di un CHOKE da installare subito sotto il connettore per evitare possibili ritorni di RF sul coassiale.
Il Choke per attenuare le correnti di modo comune
Ora con la MV6 viene fornito a corredo un toroide in ferrite FT240-43 originale FAIR-RITE Made in USA per la realizzazione “Home Made” del vostro Choke ad alte prestazioni. Questo accorgimento permette di attenuare in modo significativo le correnti di modo comune nella banda HF (1.8-30MHz), che potrebbero ridurre le prestazioni della vostra antenna.
Materiale non fornito a carico del cliente per la realizzazione:
- N.2 connettori PL259 adatti al tipo di cavo che intendete utilizzare.
- (1 PL259 + 1 SO239 nel caso di utilizzo di scatola in plastica di protezione).
- Circa 1,2m di cavo coassiale di buona qualità, tipo RG58 per potenze continue fino a 300 Watt AWG @ 30MHz, oppure RG142BU in Teflon per potenze continue fino a 1500 Watt AWG @ 30MHz.
Sconsigiamo assolutamente di usare cavi con dielettrico FOAM di tipo espanso (dielettrico bianco spugnoso) perchè non possono essere avvolti attorno al toroide senza comprometterne le caratteristiche elettriche.
Il Connettore UHF
Il connettore della non è di tipo commerciale SO-239 come usato dalla maggior parte dei costruttori. Il connettore è stato progettato e realizzato direttamente da noi, presenta un’impedenza reale di 50 Ohm ed è utilizzabile fino a 500MHz. Abbiamo realizzato un connettore affidabile e in grado di reggere il transito di 5kW CW continui a 30MHz e più di 3kW a 50MHz.
Il corpo è costruito in ottone CW614N placcato Nichel, mentre la spinetta è placcata in oro 24K per evitare ossidazioni ed dotata di isolatore a 4 alette che ne mantiene il centraggio e l’elasticità evitando perdite di contatto.
La parte isolante è realizzata in PTFE che è uno dei migliori materiali isolanti per le sue eccezionali doti elettriche (bassa costante dielettrica, e ridotto fattore di perdita) e termiche (temperatura di esercizio da -100° a +260°) ed è protetto da uno speciale cappuccio in elastomero che evita infiltrazioni di acqua e umidità.
La Staffa di Ancoraggio
Realizzata in inox AISI304 spessore 2,5 mm. viene fissata al tubo dell’antenna mediante un sistema di chiusura a fascetta, realizzando un bloccaggio meccanico estremamente robusto.
Il fissaggio al mast è realizzato con cavallotti V-Bolt M6 in AISI304 e dadi a colonna per agevolare il serraggio.
