Ground Plane vertical multibande 1/4 λ
HF 20, 17, 15, 12, 10m + VHF 6m
Alimenté à la base
Puissance d’entrée max. : 3 kW
Hauteur totale : 6,75 m
Poids de l’antenne : 7,8 kg
En stock
Description
Fourni avec le tore de ferrite original FAIR-RITE FT240-43 Fabriqué en USA
Antenne verticale multi-bande 1/4 λ Ground Plane alimentée par la base pour les bandes HAM suivantes : 20, 17, 15 12, 10 et 6m.
Construction extrêmement robuste en alliage d'aluminium AW6063-T66 et pièces fabriquées avec CNC à partir de solide.
Fourni avec des attaches en acier inoxydable 304 et 316 de qualité pour un long service sans rouille.
Puissance d'entrée applicable élevée, jusqu'à 3 kW en mode continu.
Manuel d'assemblage détaillé et numéro de série identifiant le lot de production et les données de construction.
Pour nos tubes, nous avons utilisé le meilleur matériau qui puisse être utilisé pour la construction d'antennes ; il s'agit de l'alliage d'aluminium, de magnésium et de silicium appelé AW6063-T66, durci à T-66. Il confère au stylet une résistance exceptionnelle, obtenue par extrusion puis étirage à froid.
De construction extrêmement robuste, le stylet central utilise des tubes de 42 x 2 mm de diamètre à la base et de 19 x 1,25 mm de diamètre à la pointe, tandis que les stubs latéraux et les radiales du plan de masse sont constitués de tubes télescopiques de 13 et 10 mm de diamètre.
Le plan de masse est formé par 4 radiales horizontales d'environ 2,7 m de long, et les stubs verticaux sont maintenus en place par 3 barres transversales, la première reliée à la base du stylet est faite d'un tube d'aluminium à section rectangulaire usiné CNC, et les 2 autres sont en matériau thermoplastique, l'une avec 4 bras dans la partie centrale, et l'autre avec 2 bras dans la partie supérieure.
Toute la quincaillerie est en acier inoxydable, les tubes sont fixés à l'aide de colliers, de supports et de quincaillerie robustes et de qualité en acier inoxydable AISl-316, et les boulons en U et les boulons en V sont en acier inoxydable AISl-304.
Données électriques | Données mécaniques | |||||
---|---|---|---|---|---|---|
Type | Ground Plane 1/4 λ avec stubs parallèles | Matériaux | Tube étiré à froid en alliage d'aluminium AW6063-T66, fibre de verre, laiton, PTFE. Toutes les vis en acier inoxydable AISI-304 et 316. |
|||
Gamme de fréquences | HF 20, 17, 15, 12, 10 + VHF 6m | Aire de vent | 0,4m2 | |||
Impédance | 50Ω asymétrique | Résistance au vent (sans glace) | 130 Km/h (haubannée) | |||
Rayonnement | Omnidirectionnel | Hauteur totale | 6,75m | |||
Polarisation | Linéaire - Verticale | Longueur du fouet | 6,2m | |||
Gain | 0 dBd – 2,15 dBi | Longueur des radians | 2,7m | |||
Bande passante avec SWR 2 | ≥ 20, 17, 15, 12 full band 10&6m > 1.5:1 | Mât de montage | ø 40-54 mm | |||
SWR en résonance | ≤1.5:1 (Typique) | Poids net | 7,8 Kg | |||
Puissance maximale applicable | 3000 Watts en continu tous modes d'émission | Dimensions de l'emballage | 14x14x145 cm | |||
Alimentation | Direct - connecté à la terre DC | Poids emballé | 9,2 Kg | |||
Connecteur | UHF femelle 50Ω avec isolant PTFE, broche centrale plaquée or |

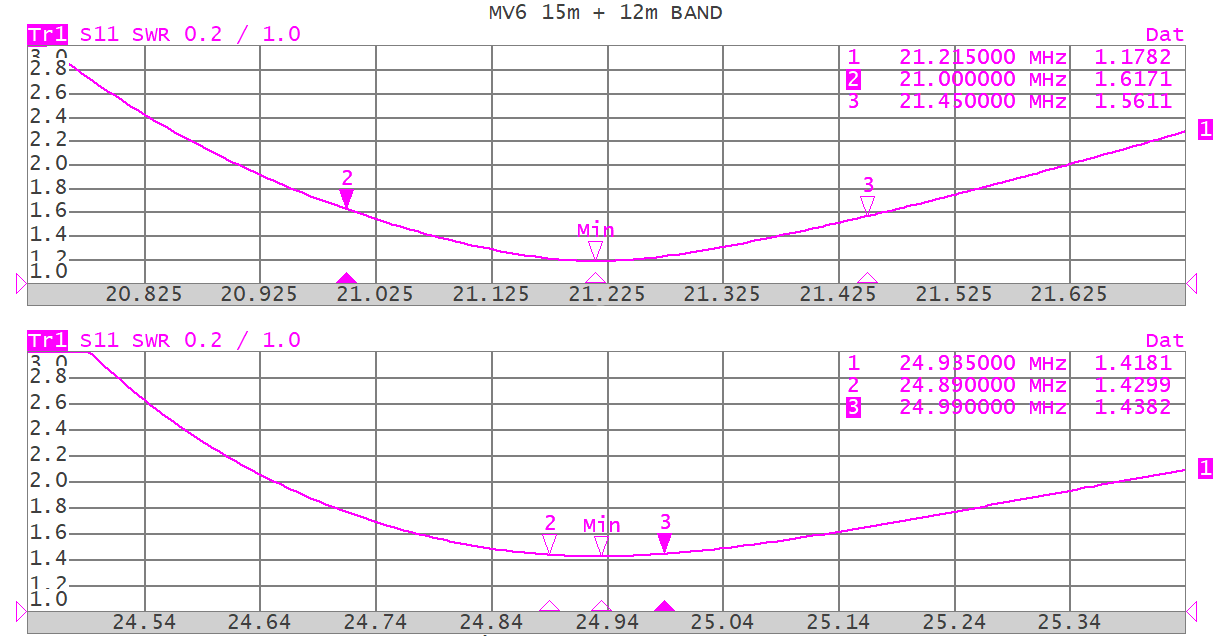

Diagramme de SWR typique 15/12m à 8m du sol

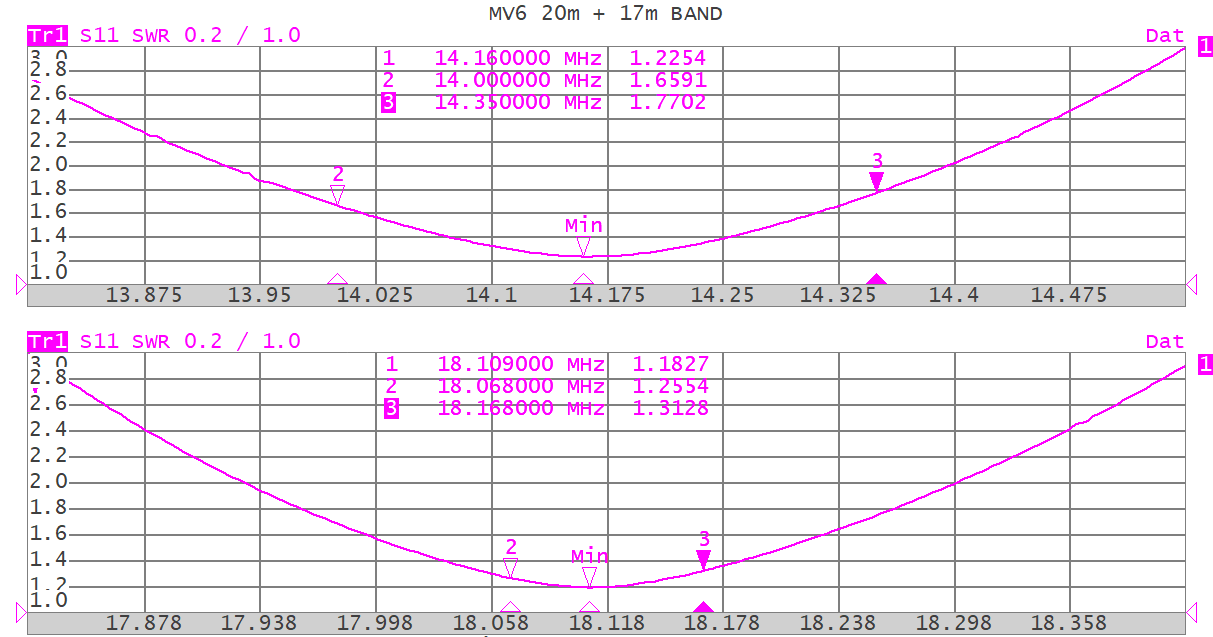

Diagramme de SWR typique 20/17m à 8m du sol
L'idée de base était de fabriquer une antenne efficace, sans utiliser de pièges qui réduisent l'efficacité, et sans utiliser de transformateurs d'impédance qui limitent la puissance applicable.
Sur la base de ces hypothèses, nous avons réalisé MV6 qui, en utilisant des éléments résonnants parallèles (stubs) au stylet central, nous a permis de réaliser une antenne efficace sur toutes les bandes couvertes.
Un système multibande performant
Le stylet se compose d'un radiateur central pour la bande inférieure de 20m flanqué de 4 stubs latéraux résonnant sur les bandes supérieures de 17,15,12,10 + VHF 6m. Les stubs latéraux ont une longueur d'onde de 1/4 sans pièges qui réduiraient leur efficacité. L'antenne est alimentée directement sans l'utilisation d'adaptateurs d'impédance ou de transformateurs, qui introduiraient des pertes et limiteraient la puissance applicable, et est équipée d'une inductance à haute impédance qui crée un court-circuit en courant continu, mettant à la terre toutes les perturbations causées par des événements atmosphériques et/ou des décharges électrostatiques.
Le calibrage se fait en ajustant les parties télescopiques des stubs et le stylet central, chaque fréquence est indépendante et n'affecte pas les autres bandes, à l'exception de la bande 17m, qui détermine également la résonance de la bande 6m. Nous recommandons l'utilisation d'un analyseur graphique d'antenne tel que Rig-Expert ou Nano VNA, qui rend le calibrage beaucoup plus facile.
NOTE :
En cas d'utilisation dans des zones très venteuses, il est recommandé d'utiliser des câbles non conducteurs à l'aide de la sellette fournie.
Nous recommandons l'utilisation d'un CHOKE (non fourni) à installer immédiatement sous le connecteur afin d'éviter une éventuelle rétroaction RF sur le coaxial.
Choke pour atténuer les courants de mode commun
Le MV6 est livré avec un tore de ferrite FAIR-RITE FT240-43 Made in USA pour une construction «maison» de votre choke haute performance. Ceci atténuera de façon significative les courants de mode commun dans la bande HF (1.8-30MHz), ce qui pourrait réduire la performance de votre antenne.
Le matériel non fourni est à la charge du client pour la mise en oeuvre :
- No.2 connecteurs PL259 adaptés au type de câble que vous comptez utiliser.
- (1 PL259 + 1 SO239 en cas d'utilisation d'une boîte de protection en plastique).
- Environ 1,2 m de câble coaxial de bonne qualité, tel que RG58 pour une puissance continue jusqu'à 300 Watt AWG @ 30MHz, ou Teflon RG142BU pour une puissance continue jusqu'à 1500 Watt AWG @ 30MHz.
Nous décourageons absolument l'utilisation de câbles à diélectrique FOAM (diélectrique blanc spongieux) car ils ne peuvent pas être enroulés autour du tore sans compromettre ses caractéristiques électriques.
Le connecteur UHF
Le connecteur n'est pas le type commercial SO-239 utilisé par la plupart des fabricants. Le connecteur a été conçu et construit directement par nous, il a une impédance réelle de 50 Ohms et peut être utilisé jusqu'à 500 MHz. Nous avons créé un connecteur fiable capable de supporter 5kW CW en continu à 30MHz et plus de 3kW à 50MHz.
Le corps est en laiton nickelé CW614N, tandis que la broche est plaquée en or 24 carats pour éviter l'oxydation et équipée d'un isolant à 4 ailettes qui maintient son centrage et son élasticité, évitant les pertes de contact.
La partie isolante est en PTFE qui est l'un des meilleurs matériaux isolants du fait de ses propriétés électriques (faible constante diélectrique, et facteur de perte réduit) et thermique (température de fonctionnement de -100° à +260°) exceptionnelles et est protégée par un capot en élastomère qui empêche l'infiltration d'eau et d'humidité.
Le support d'ancrage
Fabriqué en acier inoxydable AISI304 de 2,5 mm d'épaisseur. il est fixé au tube d'antenne au moyen d'un système de fermeture à pince, créant un verrouillage mécanique extrêmement robuste.
La fixation au mât est réalisée avec des boulons en U AISI304 V-Bolt M6 et des écrous de colonne pour faciliter le serrage.
