319,00€
Prezzo IVA inclusa
Spedizione Italia: 1Pz. 15€ (Sicilia/Sardegna Comprese)
Verticale Multibanda 1/4 λ Ground Plane
HF 20, 15, 10m
Alimentata alla base
Max Input Power: 3 kW
Altezza Totale: 5,63 m
Peso Antenna: 5 Kg
Disponibile
Caratteristiche Principali
Antenna verticale multibanda 1/4 λ Ground Plane alimentata alla base per le bande HAM: 20, 15, 10m.
Costruzione robusta in lega di alluminio AW6063-T66 e particolari realizzati con CNC dal pieno.
Fornita con viteria di qualità in INOX 304 e 316 per un lungo servizio senza ruggine.
Elevata potenza applicabile in ingresso, fino a 3Kw continui All-mode.
Dettagliato manuale di montaggio e numero seriale che ne identifica il lotto di produzione e i dati costruttivi.
Fornita di toroide in ferrite FT240-43 originale FAIR-RITE USA, per la costruzione di un'efficiente choke da installare vicino al connettore.Per i nostri tubi abbiamo impiegato il miglior materiale utilizzabile per la costruzione delle antenne; si tratta della lega di Alluminio, Magnesio e Silicio denominata AW6063-T66, temprata allo stato T-66. Essa conferisce allo stilo una eccezionale resistenza, che viene realizzata mediante estrusione e successivamente trafilata a freddo.
Di costruzione robusta lo stilo centrale impiega tubi con diametro 29x1,5mm alla base, e diametro 16x1.25mm in punta, mentre gli stub laterali ed i radiali del piano di terra sono in tubi telescopici diametro 13 e 10mm.
Il piano di terra è formato da 4 radiali orizzontali di lunghezza circa 2,4m, e gli stub verticali sono tenuti in posizione da 2 bracci, il primo connesso alla base dello stilo è realizzato in tubi di alluminio a sezione rettangolare lavorati con macchine CNC, e l'altro in materiale termoplastico, nella parte alta.
Tutta la viteria è realizzata in acciao inox, il fissaggio dei tubi avviene con robuste fascette di qualità in acciaio inox AISl-316 le staffe, la viteria, e i cavallotti U-bolt e V-bolt sono in Inox AISl-304.
| Dati Elettrici | Dati Meccanici | |||||
|---|---|---|---|---|---|---|
| Tipo | Ground Plane 1/4 λ con stub paralleli | Materiali | Tubo trafilato a freddo in lega Alluminio AW6063-T66, Fiberglass, Ottone, PTFE. Tutta la viteria in INOX AISI-304 e 316 |
|||
| Gamma Frequenze | HF 20, 15, 10m | Superficie al vento | 0,21m2 | |||
| Impedenza | 50Ω Sbilanciati | Resistenza al vento (senza ghiaccio) | 130 Km/h | |||
| Radiazione | Omnidirezionale | Altezza Totale | 5,63m | |||
| Polarizzazione | Lineare – Verticale | Lunghezza Stilo | 5,05m | |||
| Guadagno | 0 dBd – 2,15 dBi | Lunghezza Radiali | 2,4m | |||
| Larghezza di banda con SWR 2:1 | 20, 15 full band, 10m > 1.2 MHz | Palo di montaggio | ø 40-52 mm | |||
| SWR in risonanza | ≤1.5:1 (Tipico) | Peso Netto | 5 Kg | |||
| Potenza Max applicabile | 3kW All-Mode | Dimensioni Imballaggio | 14x14x145 cm | |||
| Alimentazione | Diretta - connessa a massa in DC | Peso in confezione | 6,35 Kg | |||
| Connettore | UHF femmina - isolatore in PTFE, pin centrale placcato oro | |||||

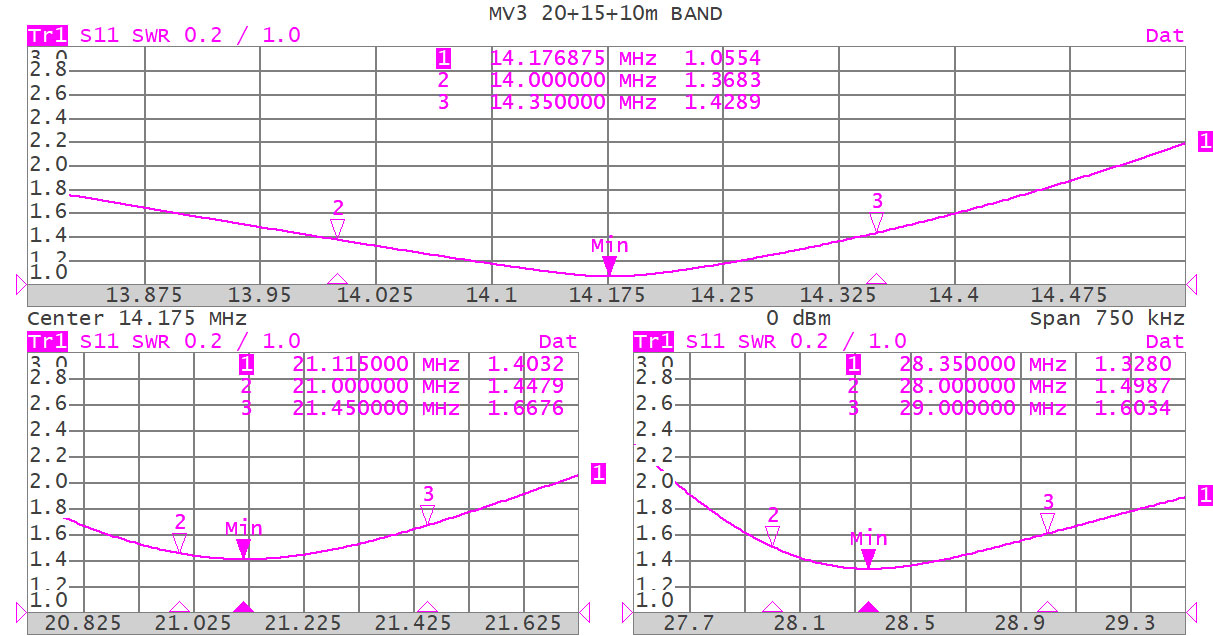

Diagramma di SWR tipico 20, 15, 10m a 8 metri da terra
L’idea di base era quella era di realizzare un’antenna efficiente, senza impiego di trappole che ne riducono l’efficienza, e senza impiego di trasformatori di impedenza che limitano la potenza applicabile.
Partendo da questi presupposti, abbiamo realizzato MV3, che utilizzando degli elementi risonanti paralleli (stub) allo stilo centrale, ci hanno permesso di realizzare un’antenna efficiente su tutte le bande coperte.
Una tribanda dalle alte prestazioni
MV3 di Grazioli antenne è una verticale multibanda HF 1/4 λ Ground Plane che opera nelle seguenti bande HAM: 20, 15, 10m.
E’ una antenna Entry Level, leggera e robusta, che non necessita di controventatura, è la soluzione ottimale per rendimento, leggerezza (solo 5kg) ed è adatta per quelle installazioni che necessitano di un basso impatto visivo.
Dispone di 4 radiali di terra, di lunghezza di 2,4m + un radiale filare (già utilizzato sulla MV7) in cordina di acciao inox 316, che garantisce un perfetto funzionamento di tutte le bande anche per installazioni posizionate vicino al terreno o al tetto.
Questo accorgimento denominato DBFC acronimo di “Dual Band Folded Counterpoise” rendono questo sistema unico nel suo genere ed evita l’utilizzo di radiali caricati che introdurrebbero perdite, o l’installazione di radiali filari da disporre sul tetto che potrebbero essere difficili da installare e fissare.
MV3 è una antenna “RISONANTE” quindi alimentata direttamente senza impiego di adattatori o trasformatori di impedenza che introdurrebbero perdite e ne limiterebbero la potenza applicabile, è dotata di induttanza ad alta impedenza che realizza un cortocircuito in DC, fugando a massa eventuali disturbi causati da eventi atmosferici e/o scariche elettrostatiche.
La meccanica è realizzata in tubi di media sezione e spessore, i componenti in alluminio sono ricavati dal pieno mediante macchine CNC, le crociere che distanziano gli Stub sono in materiale termoplastico stampato ad iniezione e protetto contro gli UV, ed è fornita di toroide FT240-43 della FAIR-RITE USA, per la costruzione di un efficiente Choke da installare subito sotto il connettore.
NOTA:
Se utilizzata in zone estremamente ventose è raccomandata la controventatura con cavi/funi non conduttivi.
Il Choke per attenuare le correnti di modo comune
La MV3 viene fornita con un toroide in ferrite FT240-43 originale FAIR-RITE USA per la realizzazione “Home Made” del vostro Choke ad alte prestazioni. Questo accorgimento permette di attenuare in modo significativo le correnti di modo comune nella banda HF (1.8-30MHz), che potrebbero ridurre le prestazioni della vostra antenna.
Materiale non fornito a carico del cliente per la realizzazione:
- N.2 connettori PL259 adatti al tipo di cavo che intendete utilizzare.
- (1 PL259 + 1 SO239 nel caso di utilizzo di scatola in plastica di protezione).
- Circa 1,2m di cavo coassiale di buona qualità, tipo RG58 per potenze continue fino a 300 Watt AWG @ 30MHz, oppure RG142BU in Teflon per potenze continue fino a 1500 Watt AWG @ 30MHz.
Sconsigliamo assolutamente di usare cavi con dielettrico FOAM di tipo espanso (dielettrico bianco spugnoso) perchè non possono essere avvolti attorno al toroide senza comprometterne le caratteristiche elettriche.
Il Connettore UHF
Il connettore non è di tipo commerciale SO-239 come usato dalla maggior parte dei costruttori. Il connettore è stato progettato e realizzato direttamente da noi, presenta un’impedenza reale di 50 Ohm ed è utilizzabile fino a 500MHz. Abbiamo realizzato un connettore affidabile e in grado di reggere il transito di 5kW CW continui a 30MHz e più di 3kW a 50MHz.
Il corpo è costruito in ottone CW614N placcato Nichel, mentre la spinetta è placcata in oro 24K per evitare ossidazioni ed dotata di isolatore a 4 alette che ne mantiene il centraggio e l’elasticità evitando perdite di contatto.
La parte isolante è realizzata in PTFE che è uno dei migliori materiali isolanti per le sue eccezionali doti elettriche (bassa costante dielettrica, e ridotto fattore di perdita) e termiche (temperatura di esercizio da -100° a +260°) ed è protetto da uno speciale cappuccio in elastomero che evita infiltrazioni di acqua e umidità.
La Staffa di Ancoraggio
Realizzata in inox AISI304 spessore 2,5 mm. viene fissata al tubo dell’antenna mediante un sistema di chiusura a fascetta, realizzando un bloccaggio meccanico estremamente robusto.
Il fissaggio al mast è realizzato con cavallotti V-Bolt M6 in AISI304 e dadi a colonna per agevolare il serraggio.
